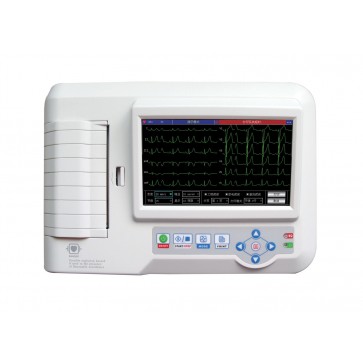

Contec EKG CMS 600G

LCD zaslon: 800×480 TFT; prikazuje radni status i EKG valove. Dodirni zaslon i mekana tipkovnica olakšavaju rad. Dobivanje EKG valova visoke kvalitete pomoću AC filtera, filtera bazne linije i EMG filtera za EKG signal. Istovremeno prikazivanje 3/6/12 izvoda EKG valova te načina rada pisača, osjetljivosti ispisa, brzine i filtera olakšava intepretaciju. Istovremeno prikazivanje 12 izvoda, digitalni signalni procesor. Radni kapacitet uređaja pri potpunoj napunjenosti baterije: standby-način rada: 4 sata, kontinuirani ispis: 90 minuta, ispis 150 snimaka EKG valova. Ugrađen sustav za pohranu podataka velikog kapaciteta koji memorira više od 1000 pregleda, što liječniku omogućava uvid u statistiku rezultata.

Napajanje:
AC - 100 V ~ 240 V - 50/60
Hz; DC - 7,4 V, 3700 mAh
Ugrađena punjiva litijska baterija. Kod papira: 01.4.5754.00

Uvjeti u okolini

Uvjeti rada

• a) Temperatura okoline: +5ºC ~ +35ºC
• b) Relativna vlažnost: ≤80%
• c) Napajanje: AC: 100~240V, 50/60Hz; DC: punjiva litijska baterija od 7,4 V, 2000mAh
• d) Atmosferski tlak: 860hPa ~1060hPa

Uvjeti skladištenja i prijevoza

• a) Temperatura okoline: -40ºC ~ +55ºC
• b) Relativna vlažnost: ≤95%
• c) Atmosferski tlak: 500hPa ~ 1060hPa

• Ulaz: zaštita od dozemnog spoja i defibrilacije
• Odvodi: standardnih 12 odvoda
• Struja curenja kroz pacijenta: <10μA
• Ulazna impedancija: ≥50MΩ -3,0 dB
• Frekvencija odziva: 0,05Hz ~ 150 Hz +0,4dB
• Vremenska konstanta: >3,2 s
• CMRR (omjer potiskivanja pogreške od napona zajedničkog potencijala): >60dB
• Filter EMG-interferencija: 25Hz/35Hz +0,4dB -3,0 dB
• Način snimanja: Sustav za termalni ispis
• Specifikacija papira za ispis: termalni papir koji se brzo ispisuje, 110 mm (š)×20 m (d)
• Brzina papira:
• Automatski ispis: 6,25 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s, pogreška: ±5%
• Ritmički ispis: 6,25 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s, pogreška: ±5%
• Ručni ispis: 6,25 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s, pogreška: ±5%

• Odabir osjetljivosti: 5/10/20 mm/mV, pogreška: ±5%. Standardna osjetljivost: 10 mm/mV ±0,2 mm/mV
• Automatski ispis: ispis prema namještenom formatu i automatskom načinu mjerenja, automatski prekidač za odvode, automatsko mjerenje i analiza.
• Ručni ispis: ispis prema namještenom formatu, ručni prekidač za odvode.
• Parametri mjerenja: HR, P-R interval, trajanje P-intervala, trajanje QRS-kompleksa, trajanje T-intervala, Q-T interval, Q-Tc, P Axis, QRS Axis, T Axis, R(V5), S(V1), R(V5)+S(V1).
• Sigurnosni razred proizvoda: Klasa I, tip CF, primijenjeni dio za zaštitu od defibrilacije
• Trajni polarizacijski napon: ±300 mV
• Razina buke: ≤15μVp-p
• Specifikacija osigurača: 2 kom φ5×20 mm AC tromi osigurač: T1.6AL250V
• Dimenzije: 315 mm(d)×215 mm(š)×77 mm(v)
• Neto težina: 2,25 kg

Napomene o sigurnosti

• Izvor električne energije treba biti pravilno uzemljen prije uporabe.
• Ako sumnjate da zaštitni kabel za uzemljenje nije ispravan, koristite samo unutarnji (ugrađeni) izvor napajanja prilikom rada s uređajem.
• Molimo Vas da odspojite kabel za napajanje prije zamjene osigurača.
• Ovim uređajem mora rukovati medicinsko osoblje koje je tehnički i stručno osposobljeno, a održavati ga kvalificirana osoba.
• Korisnik mora pažljivo pročitati ovaj korisnički priručnik prije uporabe te rukovati uređajem strogo slijedeći upute za rad.
• Uređaj je osmišljen tako da zadovoljava sigurnosne uvjete, ali korisnik mora nadgledati rad uređaja i promatrati stanje pacijenta.
• Molimo Vas da isključite uređaj i odspojite kabel za napajanje prije čišćenja i dezinfekcije.
• Molimo Vas da ne koristite ovaj uređaj u prisutnosti zapaljivih anestetičkih plinova.
• Uređaj se može koristiti direktno na srcu. Ako koristite uređaj istovremeno s defibrilatorom srca ili drugim uređajem za elektrostimulaciju, molimo Vas da odaberete prekordijalne elektrode Ag/AgCl te EKG-kablove s funkcijom defibrilacije. Ako vrijeme defibrilacije iznosi više od 5 sekundi, treba upotrijebiti jednokratnu prekordijalnu elektrodu kako metalna elektroda ne bi opekla pacijentovu kožu. Ne  preporuča se korištenje ovog uređaja istovremeno s drugim uređajima za elektrostimulaciju. Ako je to potrebno, tehnički stručnjak mora biti prisutan i davati upute.
• Napomene u vezi s mjerenjem i analizom EKG-vala:
• (1) Izmjereni P i Q val nisu uvijek pouzdane kada su prisutne EMG-smetnje ili AC-smetnje. Isto vrijedi za ST-segment and T-val s pomakom bazne linije.
• (2) Ako su S-val i T-val vijugavi i nemaju jasan krajnji položaj, moglo bi doći do pogrešaka u mjerenju.
• (3) Ako uređaj ne očita R-val jer su neke elektrode odspojene ili zbog niskog napona QRS-vala, izmjerene vrijednosti srčanog pulsa mogle bi biti netočne.
• (4) U slučaju niskog napona QRS-vala, izračun osi EKG-a te identifikacija granica QRS-vala neće uvijek biti pouzdani.
• (5) Uređaj bi povremeno mogao očitati učestale komplekse preuranjene kontrakcije klijetke kao dominantne otkucaje.
• (6) Spajanje mnogostrukih aritmija moglo bi uzrokovati nepouzdano mjerenje zbog teškoća u identifikaciji P-vala u takvim situacijama.
• (7) Ovaj je uređaj opremljen funkcijom za automatsku analizu koja analizira samo EKG-valove koje očitava te se ne referira na sva pacijentova stanja. Rezultati te analize možda neće biti u skladu s liječničkom dijagnozom. Dakle, krajnji zaključak za svakog pacijenta ovisi o liječničkoj dijagnozi na temelju rezultata analize, pacijentovih simptoma i drugih pregleda.

• Kada koristite ovaj uređaj zajedno s visokofrekvencijskim kirurškim uređajem, držite elektrode podalje od skalpela kako biste izbjegli opekline i izgaranje kabla elektrode zbog visokofrekvencijskog iskrenja.
• Kada koristite ovaj uređaj zajedno s defibrilatorom, pazite da slučajno ne dotaknete pacijenta ili krevet i pazite da elektroda EKG-a ne dotakne elektrodu defibrilatora kako biste spriječili iskrenje iz zapaljenog uređaja ili pacijenta.
• Nemojte koristiti ovaj uređaj u slučaju smetnji koje izaziva oprema velike snage te ga držite podalje od izvora smetnji, poput slušalice ili mobilnog telefona.
• Kada je uređaj ili njegov dodatak pri kraju vijeka trajanja, trebate ga odložiti u skladu sa smjernicama za zaštitu okoliša ili lokalnim zakonima i propisima.

Postavljanje i skladištenje proizvoda:

• Odaberite prostoriju sa svim potrebnim priključcima.
• Postavite uređaj na ravnu površinu. Izbjegavajte prejake vibracije ili udarce dok ga pomičete.
• Potrebna je električna mreža bez ikakvih nepravilnosti i pravilno uzemljenje jer bi inače moglo doći do ozljeda pacijenta.
• Ako sumnjate u ispravnost zaštitnog kabla za uzemljenje, rabite ugrađeni sustav napajanja.
• Frekvencija AC i vrijednost napona trebale bi biti u skladu s uvjetima i osigurati dovoljan kapacitet struje.
• U distribucijskoj mreži trebaju biti postavljeni trožilni kablovi, jer bi se u protivnom mogla pojaviti opasnost od strujnog udara za osobu koja rukuje uređajem ili za pacijenta.
• Držite uređaj podalje od vode te ga nemojte koristiti ni skladištiti u prostorijama s visokim tlakom zraka, vlagom ili temperaturom, lošom ventilacijom, kiselim i alkalnim plinovima, kemijskim lijekovima ili prekomjernom količinom prašine.
•  Držite uređaj podalje od visokonaponskih kablova, rendgenske opreme, ultrazvučnih uređaja ili uređaja za elektroterapiju.
• Ako koristite ovaj uređaj zajedno s defibrilatorom srca ili drugim uređajem za elektrostimulaciju, molimo Vas da odaberete prekordijalne elektrode Ag/AgCl.
• Ako vrijeme defibrilacije iznosi više od 5 sekundi, treba upotrijebiti jednokratnu prekordijalnu elektrodu kako metalna elektroda ne bi opekla pacijentovu kožu. Ne  preporuča se korištenje ovog uređaja istovremeno s drugim uređajima za elektrostimulaciju. Ako je to potrebno, tehnički stručnjak mora biti prisutan i davati upute.
• Dok uređaj radi, liječnik bi cijelo vrijeme trebao biti prisutan te pažljivo promatrati pacijenta. Isključite uređaj iz struje ili skinite elektrodu ako je potrebno osigurati pacijentovu sigurnost.
• Nakon što ste završili rad s uređajem, vratite sve funkcije u početni položaj prije nego što isključite uređaj. Pažljivo skinite elektrode i nemojte ih na silu potezati. Očistite uređaj i sve njegove dodatke.
• Uređaj bi mogao prestati raditi ako dođe do preopterećenja, zasićenja pojačala ili ako se elektroda otkači.
• Uređaj i sve njegove dodatke treba redovito održavati (ne smije proći više od godinu dana bez provedbe postupka održavanja).
• Elektrokardiograf je vrsta mjernog uređaja te se treba redovito testirati sukladno lokalnim propisima.

Glavna obilježja proizvoda

• Termalni pisač visoke rezolucije (8 točkica/mm) ne treba podešavati. Frekvencija odziva iznosi do 150Hz.
• Jasno i točno snimanje tri kanala EKG-vala te praćenje u stvarnom vremenu i kontinuirano. Praćenje uključuje indikator odvoda, osjetljivost, brzinu papira, stanje filtera itd.
• U automatskom načinu rada dovoljan je pritisak na jednu tipku kako bi uređaj snimio EKG-zapis, čime se poboljšava radna učinkovitost.
• Upravljanje tipkovnicom pomoću dodira olakšava rukovanje uređajem. TFT-zaslon prikazuje radni status, što promatranje čini jednostavnijim.
• Sigurnosni razred: Klasa I, tip CF.
• Napajanje električnom energijom obuhvaća i AC i DC. Ovaj uređaj uključuje ugrađenu litij-polimersku punjivu bateriju.
• Ovaj instrument može snimiti do 150 komada EKG-valova te ispisivati neprekidno 90 minuta u najboljim DC uvjetima.
• Ovaj uređaj može pohraniti najviše 50 podataka o pacijentima, i ne više od 15 podataka o pacijentu bez SD-kartice.
• Dizajn uređaja je elegantan i oblih rubova.
• Klasifikacija prema stupnju zaštite od štetnih tekućina: IPX0, bez posebne zaštite.
• Klasifikacija prema stupnju sigurnosti u prisutnosti zapaljivog anestetičkog plina pomiješanog sa zrakom (kisik ili didušikov oksid): nije prikladan za uporabu.
• Obrada digitalnog signala u svrhu dobivanja EKG-a više kvalitete pomoću filtera za AC, DFT i EMG.
• Automatsko mjerenje, automatska analiza i automatska dijagnoza redovitog EKG-parametra smanjuju opterećenje liječnika te unaprjeđuju radnu učinkovitost.
• Klasifikacija načina rada: Uređaj osmišljen za neprekidan rad
