Prijenosni ultrazvučni uređaj EDAN DUS 60

EDAN DUS 60 prijenosan ultrazvučni uređaj sa zaslonom 12.1’’ i dvije sonde
Visokokvalitetni prijenosni, crno-bijeli ultrazvučni skener s PW doplerom. Kompaktan dizajn i izvrsna mobilnost. 12.1’’ LCD-TFT monitor. Panoramski zoom u stvarnom vremenu i "zamrznutom" stanju. 256 nijansi sive skale. Dva USB priključka podržavaju funkcije pohrane, prijenosa i ispisa. Flash disk od 504MB sa ugrađenim kapacitetom za pohranu slika. Litijska baterija nije uključena. Dvosmjerna CineLoop memorija sa 256 slika. istovremeno priključivanje dvije sonde. Najviša frekvencija do 10 MHZ.

Višefrekventne sonde
- Više frekvencija omogućuje bolju kvalitetu sondi

Korisnički pristupačno sučelje
- Intuitivno sučelje omogućuje brže učenje

Kompaktan i lagan uređaj
- 2 sata rada na bateriju (litij ionska baterija je opcionalna)
- 12.1’’ LCD-TFT monitor
- višestruki periferni priključci

Funkcije: THI (Tissue Harmonic Imaging) i TSI (Tissue Specific Imaging). Više o inovativnim tehnologijama koje sadrži EDAN DUS 60 prijenosni UZV uređaj pročitajte na službenim stranicama EDAN-a.

Optimizacija slika sa:

• - "Phase-inversion harmonic compound imaging" - fazna inverzija harmonijskog snimanja poboljšava kontrast rezolucije
• -"Speckle reduction technology" - tehnologija smanjenja šuma poboljšava kontrast rezolucije i istovremeno zadržava detalje
• -"Multi-beam technology" - tehnologija višestrukih zraka
• -"Synthetic aperture"
• -"Dynamic receive focusing"
• -"Dynamic frequency scanning"
• -"Dynamic apodization"

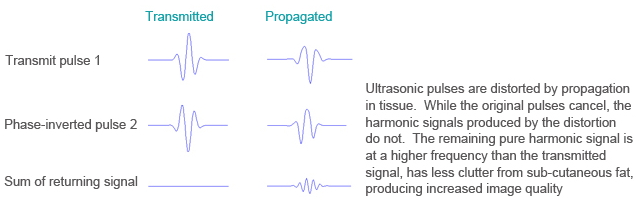

Fazna inverzija harmonijskog snimanja
Harmonijski signali nastaju kao ultrazvučni valovi koji se šire kroz tijelo. Budući da su nastali u tijelu, nisu pod utjecajem predmeta izazvanih masnoćom blizu površine kože. Stoga, slika proizvedena koristeći samo harmonijski signal imat će manje nepotrebnih predmeta i time će biti bolja za postavljanje dijagnoze. S fazama inverzne harmonike prenose se parovi ultrazvučnih impulsa sa suprotnim fazama. Kada se signali primljeni od inverznih impulsa spajaju, temeljne komponente se poništavaju i ostaje samo harmonijski signal. To stvara sliku koja je čista harmonika sa smanjenjim zagušenjem nepotrebnih predmeta koji degradiraju sliku.

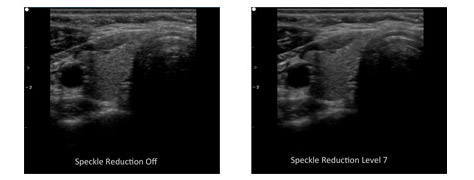

Tehnologija smanjenja šuma
Tehnologija smanjenja šuma na slici koristi obradu slike u stvarnom vremenu kako bi poboljšala anatomski i patološki prikaz sa smanjenim šumom. Edanova tehnologija za smanjenje šuma koristi napredni anizotropni algoritam filtriranja na više razina. Ova tehnologija snimanja izvrsna je pri odvajanju područja šuma od dijagnostičke slike koja omogućuje drugačije kompleksno filtriranje na šumu i na stvarnom anatomskom prikazu čime se na kraju dobiva poboljšana slika.

Tehnologija višestrukih zraka

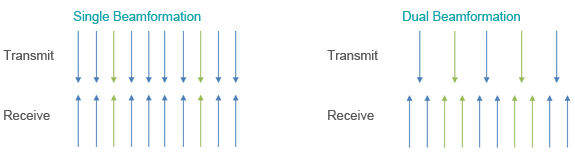

Ultrazvučni sustavi koriste zrake elektronski usmjerene ka proizvodnji visoke razlučivosti prikazanog prostora. Signali iz pretvornika, s različitim odmacima se zajedno usmjeravaju u sistem gdje tvore fokusiranu ultrazvučnu sliku. Isti signali se mogu zajedno spojiti s različitim odmacima kako bi se stvorile višestruke zrake. Nakon toga, prostorna razlučivost se može povećati bez smanjenja broja slika (frame rate) ili se broj slika (frame rate) može povećati bez smanjenja rezolucije. Kao što je prikazano niže, s dvostrukim stvaranjem zraka dobivaju se jednake primljene zrake s pola odašiljnih zraka, čime se udvostručuje broja slika (frame rate).

Područja primjene:

Interna medicina, opstetricija i ginekologija, urologija, pregled zglobova, kardiologija, biopsija i dr.

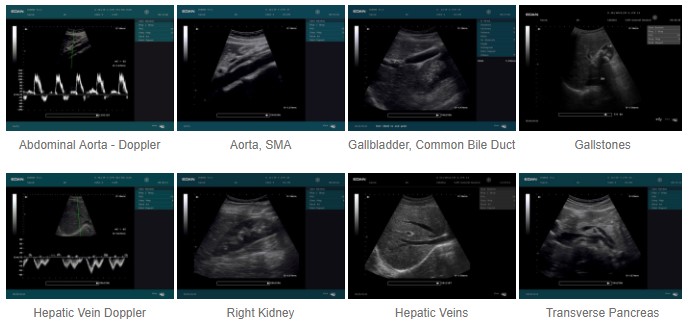

Abdomen

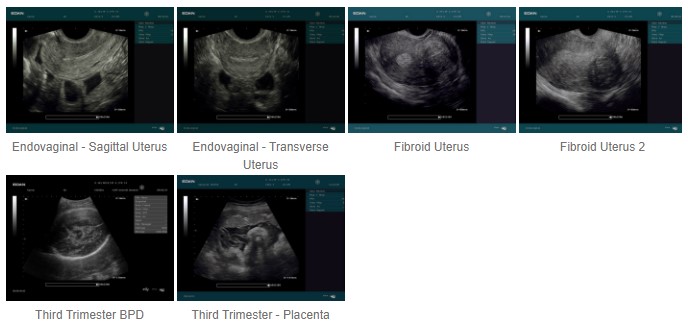

Opstetricija i ginekologija

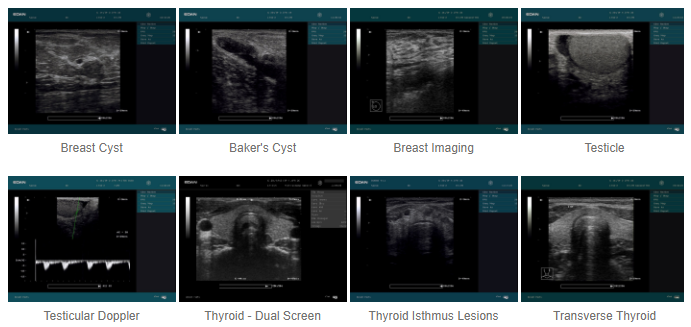

Mali dijelovi i mišićni sustav

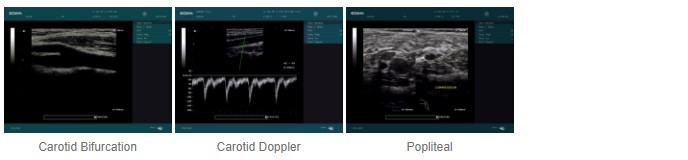

Krvožilni sustav

Dodaci

Uključeni dodaci:

- LDR810 - konveksna sonda (2.5/3.4/4.5/H2.5/H2.7MHz)
- 2 osigurača
- Držač za UZV gel
- UZV gel 250g
- Kabel za napajanje (EUR standard)
- Kabel za uzemljenje
- Nosač pretvarača
- Potporni kabelski priključak
- Flash Disk (Netac, 2G, USB2.0 protokol)

Opcionalni dodaci (nisu uključeni u cijenu):

- LDR811 - linearna sonda 60 mm (6.5/7.5/8.5/H4.5/H4.7MHz)
- LDR812 - linearna sonda 40 mm (6.5/7.5/8.5/H4.5/H4.7MHz)
- LDR813 - mikrokonveksna sonda (5.5/6.5/7.5/H4.5/H4.7MHz)
- LDR814 - endovaginalna sonda (5.5/6.5/7.5/H4.5/H4.7MHz)
- LDR815 - endorektalna sonda (6.5/7.5/8.5/H4.5/H4.7MHz)

- LDR820 - držač igle za sondu LDR810
- LDR821 - držač igle za sondu LDR811
- LDR822 - držač igle za sondu LDR812
- LDR823 - držač igle za sondu LDR813
- LDR824 - držač igle za sondu LDR814
- LDR825 - držač igle za sondu LDR815

- LDR830 - nožni prekidač
- LTR970 - litij ionska baterija

Preuzimanja

Brošuru o EDAN DUS 60 preuzmite ovdje (en).

Korisnički priručnik za EDAN DUS 60 preuzmite ovdje (en).
