Sonde za ultrazvučni uređaj EDAN U50 i EDAN U2

Sonde za ultrazvučni uređaj EDAN U50 i EDAN U2

Šifra	Model	Slika

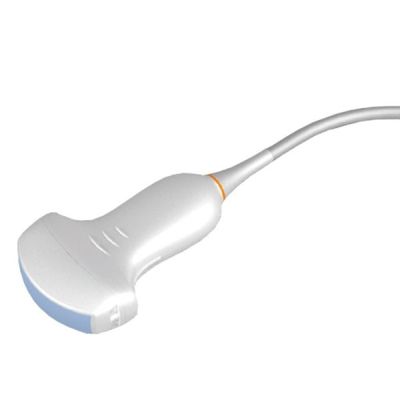

01.5.5720.01	Convex C352UB  (2.5 / 3.5 / 4.5 / H2.5 / H2.7MHz)

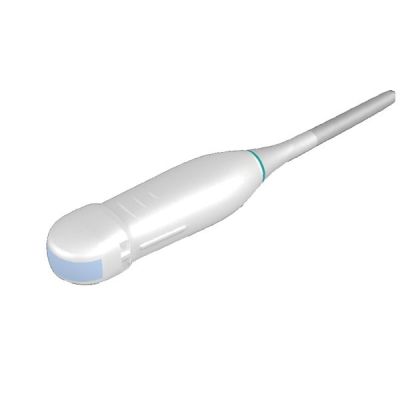

01.5.5720.02	Micro-convex C6152UB  (5.5 / 6.5 / 7.5 / H4.5 / H4.7MHz)

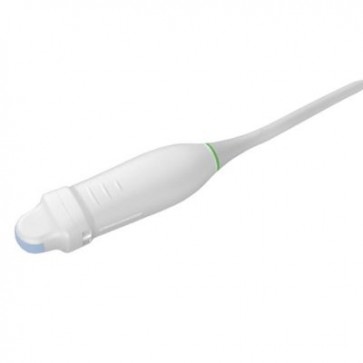

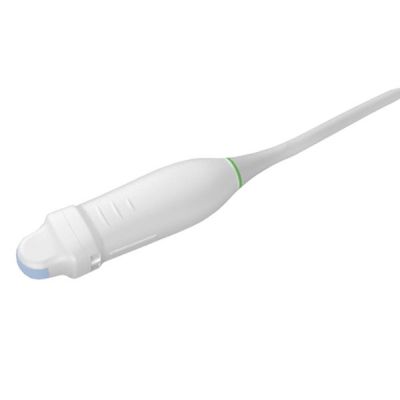

01.5.5720.03	Micro-convex C612UB  (5.5 / 6.5 / 7.5 / H4.5 / H4.7MHz)

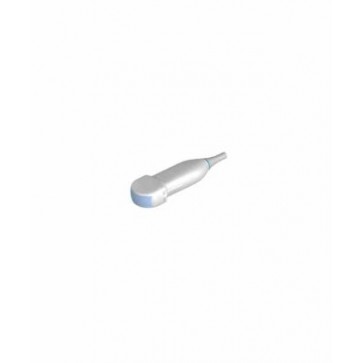

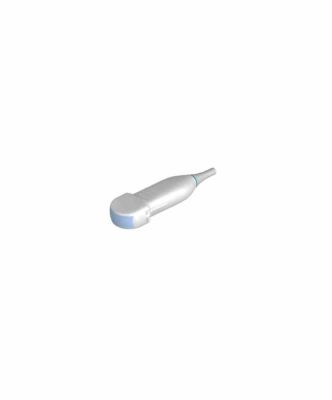

01.5.5720.04	Micro-convex C422UB  (3/4/5 / H2.5 / H2.7MHz)

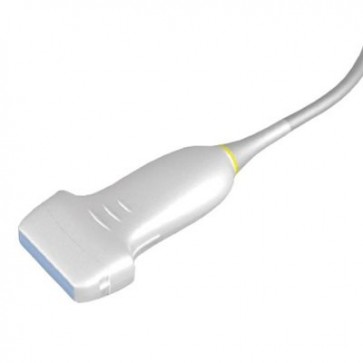

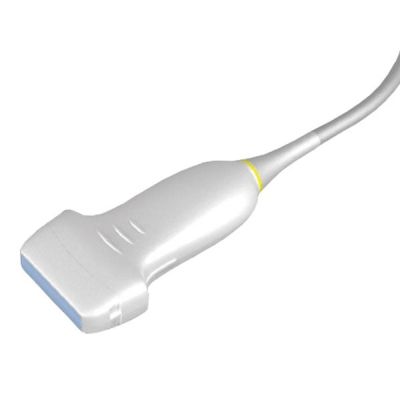

01.5.5720.05	Linear L742UB  (6.5 / 7.5 / 8.5 / H4.5 / H4.7MHz)
01.5.5720.06	Linear L1042UB  (8 / 9.5 / 11 / H6.5 / H 6.7MHz)

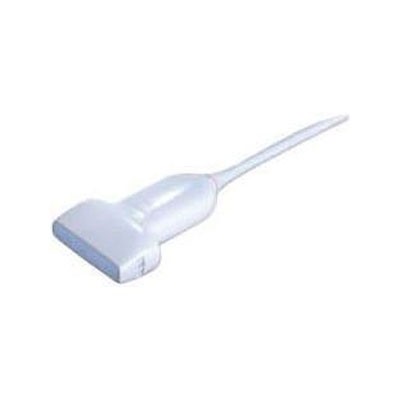

01.5.5720.07	Linear L552UB  (4.5 / 5.5 / 6.5 / H2.8 / H 3.0MHz)

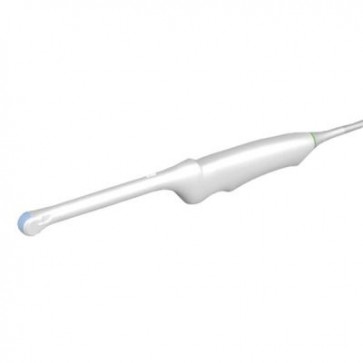

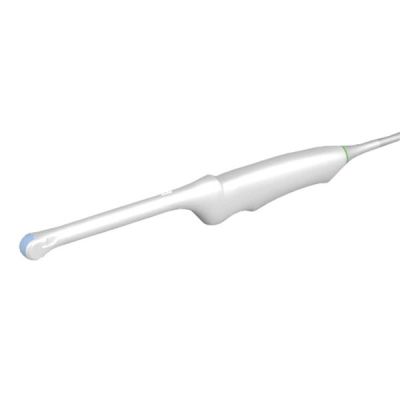

01.5.5720.08	Transvaginal E612UB  (5.5 / 6.5 / 7.5 / H4.5 / H4.7MHz)

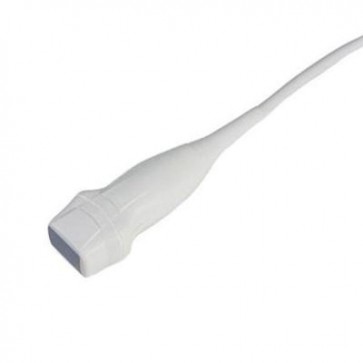

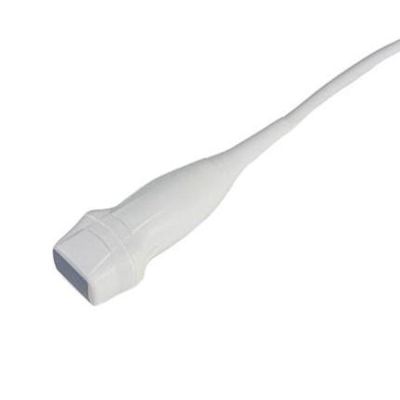

01.5.5720.09	Phase-array P5-1b  (2.0/2.5/3.0/H4.0/H5.0 MHz, 64 elemenata)

Ultrazvučne sonde

Ultrazvučni odašiljači, tzv. sonde, su uređaji koji odašilju ultrazvučne valove koji se odbijaju od tjelesnog tkiva te tako stvaraju jeku, koju sonda onda prikuplja kao podatke koje šalje u računalo, koje valove pretvara u sliku koja se naziva sonogram.
Sonde su iznimno bitan dio svih ultrazvučnih uređaja budući da su ključni instrument za izradu slike temeljene primljenim ultrazvučnim signalima.
Isto tako, o njima izravno ovisi i kvaliteta dobivene slike.
Postoji nekoliko vrsta sondi, od kojih su najčešće linearne i konveksne (te mikrokonveksne), te endovaginalne i endorektalne sonde.

LINEARNA SONDA
Raspored piezoelektričnih kristala u ovim sondama je linearan, zbog čega je snop valova pravokutan.
Ove sonde imaju širok otisak, a središnja frekvencija je između 2,5 Mhz i 12 Mhz.
Koriste se za razne namjene poput vaskularnih pregleda, prikaza krvnih žila, pregleda dojki, štitnjače i tetiva, laparoskopije, mjerenja debljine masnog tkiva i mišića pri sistematskom pregledu te za fotoakustične prikaze.

KONVEKSNA SONDA
Ove sonde se nazivaju i zakrivljenima zbog činjenice da su piezoelektrični kristali postavljeni u zakrivljenoj liniji.
Ovaj tip sonde je idealan za preglede koji zahtijevaju dublji prodor u tkivo, premda se bistrina slike pogoršava što je prodiranje dublje.
Središnja frekvencija ovakvih sondi je obično između 2,5 mHz i 7,5 Mhz.
Koriste se za preglede abdomena, transvaginalne i transrektalne preglede te za dijagnostiku organa.

MIKROKONVEKSNA SONDA
Ova sonda u suštini spada pod kategoriju konveksnih sondi, no ima manji raspon dostupne frekvencije, te se obično koristi u neonatalnoj i pedijatrijskoj medicini.

ENODVAGINALNE I ENDOREKTALNE SONDE
Ove sonde se koriste za specifične namjene te se postavljaju unutar šupljina, ovisno o tipu.
Raspon frekvencije varira između 3,5 MhZ i 11,5 Mhz.
